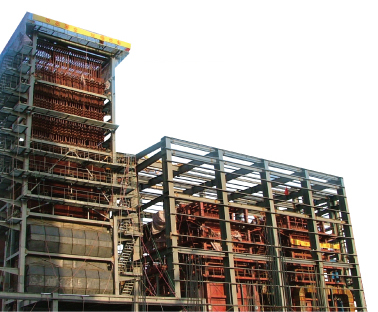

燃煤电站锅炉

作者: 来源: 日期:2017/3/22 10:54:59 人气:69 评论:0



燃煤电站锅炉

产品范围

额定蒸发量:20-130t/h,额定压力:2.5-9.8MPa



该系列锅炉为自然循环单锅筒水管锅炉,Π型布置,燃烧设备采用顺转鳞片式不漏煤炉排或横梁炉排。炉膛四周布置水冷壁,水冷壁为悬吊结构,水平烟道布置对流式过热器,尾部烟道布置省煤器和空气预热器。
锅炉煤种使用范围广,能在30-100%负荷下稳定运行,布置紧凑,操作简便。



数据\型号
SHL10-1.6-AⅡ
SHL10-2.5-AⅡ
SHL10-2.5/400-AⅡ
SHL20-1.6-AⅡ
SHL20-2.5-AⅡ
SHL20-2.5/400-AⅡ
SHL35-1.6-AⅡ
SHL35-2.5-AⅡ
SHL35-2.5/400-AⅡ
XN-35/3.82-MXN-65/3.82-MXN-75/5.3-M
额定蒸发量t/h
10
20
35
356575
额定工作压力MPa
1.6
2.5
2.5
1.6
2.5
2.5
1.6
2.5
2.5
3.823.825.3
额定蒸汽温度℃
204
226
400
204
226
400
204
226
400
450450485
给水温度℃
104
104
104
104104150
受热
面积
炉膛m2
57.5
57.5
57.5
97
97
97
131.7
131.7
131.7
192.6582554
过热器m2
-
-
82.7
-
-
133.4
-
-
176.5
290.6582554
对流管束m2
230.3
230.3
230.3
215.7
215.7
215.7
376
376
376
---
省煤器m2
188.8
188.8
188.8
157.1
157.1
157.1
288
288
288
62910521060
空气预热器m2
138.4
138.4
138.4
410
410
410
640
640
640
64011451699
设计排烟温度(℃)
163
168
169
158
163
160
160
165
162
160161159
设计燃料
Ⅱ、Ⅲ烟煤 Soft coal,Class ⅡandⅢ
前后轴距(mm)
6000
8000
8500
850089008900
过热器调温方式
面式减温
面式减温
面式减温
面式减温
面式减温
面式减温
锅炉中心标高(mm)120001650016200193502050021000
锅炉运转层标高(mm)400060006000600060006000
锅炉左右柱中心宽度(mm)386043505860582097609760
锅炉前后柱中心深度(mm)89901135011100116451224512245



注:由于本公司产品不断改进,以上产品参数将不断更新,本页所列仅供参考。表列锅炉品种为本厂代表产品,如需其他型号参数锅炉可参阅有关图纸资料
