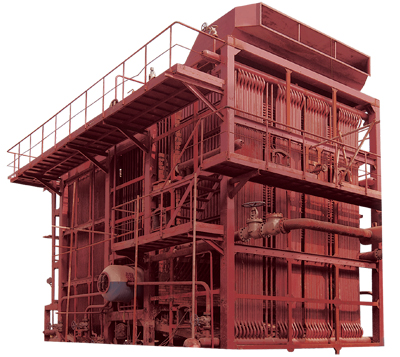

散装燃煤热水锅炉

产品范围

额定热功率：14-116MW，额定出水压力：1.0-1.6MPa

散装燃煤热水锅炉有DHL型和SHL型，DHL系列散装锅炉为单锅筒横向布置水管散装锅炉。SHL系列散装锅炉为双锅筒横向布置水管散装锅炉。锅炉由上锅筒、水冷壁、对流管束、钢管式省煤器、管式空气预热器等部件组成。锅炉前部由水冷壁组成炉膛，并由前后水冷壁构成前后水冷拱，水平烟道内设置对流管束，锅炉尾部布置钢管式省煤器和管式空气预热器。燃烧设备采用鳞片式不漏煤炉排，分仓室通风结构，调节灵敏，炉排由无级变速齿轮箱驱动。锅炉散装出厂，工地现场组装。
DHL型、SHL型系列散装锅炉具有出力足，热效率高；煤种适应性强；安全可靠，炉内消烟除尘好等优点。广泛用于集中供热的领域。

锅炉型号		SHL29-1.25/130/70-AⅡ SHL29-1.6/150/90-AⅡ	SHL58-1.25/130/70-AⅡ SHL58-1.6/150/90-AⅡ	DHL64-1.25/130/70-AⅡ DHL64-1.6/150/90-AⅡ	DHL14-1.25/130/70-AⅡ	DHL29-1.25/130/70-AⅡ DHL 29-1.6/150/90-AⅡ
供热量(MW)		29	58	64	14	29
出水压力(MPa)		1.25/1.6	1.25/1.6	1.25/1.6	1.25	1.25/1.6
出水温度(℃)		130/150	130/150	130/150	130	130/150
回水温度(℃)		70/90	70/90	70/90	70	70/90
受热面积	炉膛（㎡）	114.2	367.64	425	94	166.4
	对流管束（㎡）	555.8	1598.8	-	134	凝渣管	36.7
						顶棚管	23.1
	省煤器（㎡）	519	-	1610	190.2	734.4
	空气预热器（㎡）	338	1748	2280	380.1	754.7
预热空气温度(℃)		150	151	160	148	153
炉排有效面积（㎡）		38.5	69.05	69.05	21	32.4
本体水容积(m³)		45	48	45	14.1	28.1
锅炉效率(%)		＞80	＞80	＞80	＞80	＞80
设计燃料		Ⅱ、Ⅲ类烟煤
锅炉安装后外形尺寸(长×宽×高)		14×8.2×9.5	15.1×11.4×17.2	15.5×13×20	14.5×8.4×13	15×10×15.5

列表锅炉品种为本厂代表产品，如需其他型号参数锅炉可参阅有关图纸资料。
