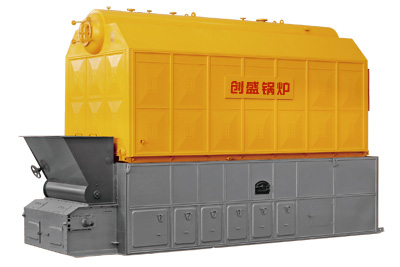

SZL型燃煤组装水管蒸汽/热水锅炉

产品范围

额定热功率：4.2-29MW，额定出水压力：0.7-1.25MPa

额定蒸发量：6-25t/h，额定出水压力：1.0-2.5MPa

SZL型系列组装水管热水锅炉是双锅筒水管链条炉排锅炉。锅炉本体有沿锅炉中心纵向布置的上、下两只锅筒，上锅筒前部与两侧水冷壁管组成炉膛辐射受热面，上锅筒后部与下锅筒之间的管束组成对流受热面。省煤器布置在锅炉后部，燃烧生成的高温烟气在炉膛被吸去一部分热量后，经冷却室进入对流受热面传热再经省煤器、除尘器由引风机将烟气送至烟囱排入大气。

结构紧凑、占地面积小，锅炉房单层布置，基建投资省；

组装程度高，安装周期短，安装费用少；

受热面布置充分、合理，锅炉升温、升压快，出力足，热效率高；

炉排分风仓进仓，各风仓风量独立可调，炉排无级调速，适应煤种广，燃烧充分；

电控柜配备齐全的自动控制和监测仪标，自动化程度高，安全可靠，操作简便。

锅炉型号		SZL4.2-1.0/95/70-AⅡ SZL4.2-1.0/115/70-AⅡ	SZL5.6-1/95/70-AⅡ SZL5.6-1/115/70-AⅡ	SZL7-1/95/70-AⅡ SZL7-1/115/70-AⅡ	SZL10.5-1/115/70-AⅡ SZL10.5-1.5/130/70-AⅡ	SZL14-1/115/70-AⅡ SZL14-1.25/130/70-AⅡ	SZL17.5-1/115/70-AⅡ SZL17.5-1.25/130/70-AⅡ
额定热功率(MW)		4.2	5.6	7	10.5	14	17.5
额定出水压力(MPa)		1.0	1.0	1.0	1.0/1.25	1.0/1.25	1.0/1.25
额定出口水温(℃)		95/115	95/115	95/115	95/130	95/130	95/130
额定进口水温(℃)		70	70	70	70	70	70
循环水量(m³/h)		144/80	192/107	241/134	201/151	267/201	333/251
受热面积	锅炉本体（㎡）	156	197.4	235.6	335	404	521.1
受热面积	省煤器（㎡）	87.2	104.6	139.5	130.8	295	118/空预器199
炉排有效面积（㎡）		7.8	10.1	11.8	17.3	21	25.8
本体水容积(m³)		7.3	9.6	12.4	15.3	21.6	26
锅炉效率(%)		＞81	＞81	＞81	＞81	＞81	＞81
适用燃料		Ⅱ、Ⅲ类烟煤
******运输件尺寸(m)		6.1×3.1×3.5	6.8×3.4×3.5	7.6×3.4×3.5	9.6×3.4×3.5	11×3.4×3.5	8.2×3.0×3.6
******运输件重量(t)		25	29	31	42	50	22/28
安装后外形尺寸(m)		9.5×5.5×6.2	9.5×5.5×6.2	9.8×5.7×6.2	10.9×4.7×6.7	12×5.4×6.8	13.7×5.9×8.4
引风机		GY6-1 30kw	GY10-1 45kw	GY10-15 55kw	Y5-47 12D 75kw	Y5-47 12.4D 90kw	GY20-15 110kw
鼓风机		T4-72 5A 11kw	GG10-1 15kw	GG10-1 15kw	G4-73 9D 30kw	G4-73 9D 37kw	GG20-15 55kw
调速箱		GL-10P 0.75kw	GL-16P 1.1kw
